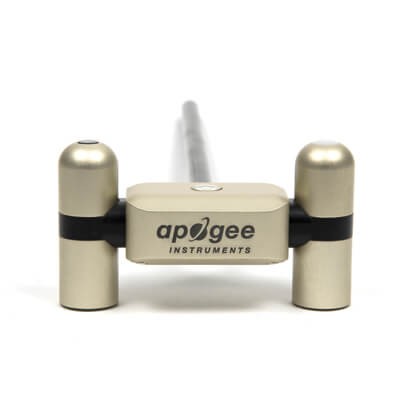

四分量净辐射计
下载PDF
品牌:apogee
型号:SN-500/ SN-522
板载24-bit AD转换器,独立处理各传感器信号并转换成SDI-12输出,另提供Modbus RS-232/RS-485通讯协议。使用者可以选择输出净辐射、净长波辐射、净短波辐射、或每个传感器的读数。数字输出消除了使用多通道模拟数据采集器的必须性。

数字输出

板载24-bit AD转换器,独立处理各传感器信号并转换成SDI-12输出,另提供Modbus RS-232/RS-485通讯协议。使用者可以选择输出净辐射、净长波辐射、净短波辐射、或每个传感器的读数。数字输出消除了使用多通道模拟数据采集器的必须性。



紧凑轻便

小巧且精致设计的辐射计,配合安装杆,易于安装。



四分量净辐射

四分量净辐射包含一对黑体太阳辐射计和一对长波地球辐射计,其中向上的传感器检测入射短波、长波辐射,向下的传感器检测出射短波、长波辐射,4个传感器各自完成净辐射的分量检测。



加热器

4个传感器均包含0.2W的加热器,让雨雪或露水对传感器的影响降低,加热器也可关闭节省能源。



典型应用

净辐射是地表能量平衡的一个关键变量,影响着湍流通量,包括蒸发蒸腾,可用于通量塔和气象站中。



准确且价格合理

研究级的准确性,可与其他四分量净辐射计相媲美,但价格更低。


SN-500

SN-522

输入电压范围

5.524 V DC (加热器为12 V DC优化)

5.524 V DC (加热器为12 V DC优化)

输出类型

SDI-12

Modbus

牵引电流

(12V DC供电)

开启加热, 开启通讯: 63 mA; 关闭加热, 开启通讯: 1.5 mA; 关闭加热, 关闭通讯: 0.6 mA

开启加热: 72 mA; 关闭加热: 13.5 mA

响应时间

1 s (SDI-12数据传输率; 检测器响应时间0.5 s)

所有检测器信号数字化:750 ms

加热器

(传感器独立加热)

62 mA牵引电流,740 mW功耗@12 V DC

62 mA牵引电流,740 mW功耗@12 V DC

操作环境

-5080 C; 0100 %RH

-5080 C; 0100 %RH

规格

116 mm, 45 mm, 66 mm

116 mm, 45 mm, 66 mm

质量

320 g (含安装杆和5米线)

320 g (含安装杆和5米线)

线缆

M8接头 (IP68防护)连接传感器外壳; 54芯导线

M8接头 (IP68防护)连接传感器外壳; 54芯导线

地球辐射计参数

灵敏度

0.12 mV per W m-2 (典型值,有个体差异)

0.12 mV per W m-2 (典型值,有个体差异)

校准系数

8.5 W m-2 (典型值,有个体差异)

8.5 W m-2 (典型值,有个体差异)

校准不确定性

± 5 %

± 5 %

输出范围

-2424 mV

-2424 mV

测量范围

-200200 W m-2 (净长波辐射)

-200200 W m-2 (净长波辐射)

测量重复性

小于1 %

小于1 %

长期漂移

每年小于2 %灵敏度变化

每年小于2 %灵敏度变化

非线性

小于1 %

小于1 %

检测器响应时间

小于0.5 s

小于0.5 s

视场

150°

150°

光谱范围

530 µm

530 µm

温度响应

小于5 %-15 to 45 ℃)

小于5 %-15 to 45 ℃)

窗口加热补偿

小于10 W m-2

小于10 W m-2

零点偏移B

小于5 W m-2

小于5 W m-2

倾斜误差

小于0.5 %

小于0.5 %

日不确定性

± 5 %

± 5 %

温度传感器

30 kΩ热敏电阻, 误差± 1 @25

30 kΩ热敏电阻, 误差± 1 @25

热电阻输出

02500 mV (典型值, 其他值可选)

02500 mV (典型值, 其他值可选)

热电阻输入电压

2500 mV激发 (典型值, 其他值可选)

2500 mV激发(典型值, 其他值可选)

总辐射计参数

灵敏度

0.057 mV per W m-2 (向上); 0.15 mV per W m-2 (向下); (典型值,有个体差压)

0.057 mV per W m-2 (向上); 0.15 mV per W m-2 (向下); (典型值,有个体差压)

校准系数

17.5 W m-2 per mV (向上); 6.7 W m-2 per mV (向下); (典型值,有个体差压)

17.5 W m-2 per mV (向上); 6.7 W m-2 per mV (向下); (典型值,有个体差压)

校准不确定性

± 5 %

± 5 %

输出范围

0114 mv (向上); 0 to 300 mV (向下)

0 to 114 mv (向上); 0 to 300 mV (向下)

测量范围

02000 W m-2 (净短波辐射)

02000 W m-2 (净短波辐射)

测量重复性

小于1 %

小于1 %

长期漂移

小于2 % 每年

小于2 % 每年

非线性

小于1 %

小于1 %

检测器响应时间

0.5 s

0.5 s

视场

180° (向上); 150° (向下)

180° (向上); 150° (向下)

光谱范围

385 nm2105 nm (向上), 295 nm2685 nm (向下); (50 % points)

385 nm2105 nm (向上), 295 nm2685 nm (向下); (50 % points)

方向响应

小于30 W m-2 @80°太阳天顶角 (向上); 小于20 %太阳天顶角在060° 之间(向下)

小于30 W m-2 @80°太阳天顶角 (向上); 小于20 %太阳天顶角在060° 之间(向下)

温度响应

小于5 %-15 to 45 C

小于5 %-15 to 45 C

零点偏移A

小于5 W m-2; 小于10 W m-2 (加热)

小于5 W m-2; 小于10 W m-2 (加热)

零点偏移B

小于5 W m-2

小于5 W m-2

日不确定性

小于5 %

小于5 %
