产品概述
产品技术参数FluorCam便携式叶绿素荧光成像仪被设计用来在田间和实验室内对叶片和小植物的荧光参数成像进行动力学解析。在所有应用中，系统可以对光化光和饱和光诱导的荧光瞬变过程进行成像，光化光照射的时间和强度可以由用户自定义的程序来决定。软件包中包含了各种常用的实验程序和简单实用且功能强大的程序设计语言，用户可以设计自己的闪光序列和测量过程。
FluorCam便携式叶绿素荧光成像仪是一个轻巧的便携系统，尤其适用于野外实验，也可以在实验室工作。系统可以通过专用电池包在野外进行供电，稳固轻巧的三脚架使得野外测量更加简单易行。
功能特点：
• 便携性强，实验室、野外均可使用
• 可自己编辑测量实验程序（protocol）
• 具备自动重复测量功能
• 既能进行持续光化学光成像测量，又可进行PAM成像测量
• 带暗适应叶夹，可对样品无损伤测量
• 可选高分辨率镜头，具备快照模式、视频模式（binning模式）
• 可选配手持式叶绿素快速荧光动力学测量模块
典型样品
• 藻类如海带、马尾藻、浒苔、蓝藻群落等
• 地衣、苔藓、结皮等
• 整株小植物，如拟南芥等
• 植物冠层、叶片或者果实，如草莓、黄瓜、小番茄、柠檬、瓜类等
• 其它光合生物
技术参数

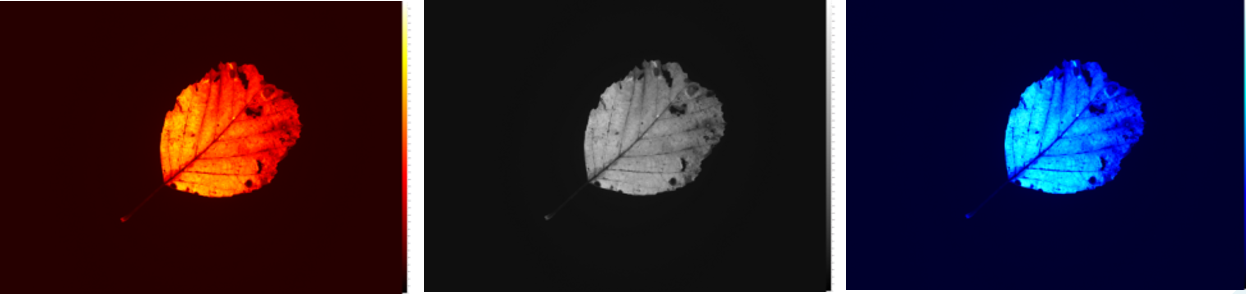

• 测量参数：Fo, Fo’, Fs, Fm, Fm’, Fp, FtDn, FtLn, Fv, Fv'/ Fm'，Fv/ Fm ,Fv',Ft,ΦPSII, NPQ_Dn, NPQ_Ln, Qp_Dn, Qp_Ln, qN, qP，QY, QY_Ln, Rfd, ETR等50多个叶绿素荧光参数，每个参数均可显示2维荧光彩色图像
• 具备完备的自动测量程序（protocol），可自由对自动测量程序进行编辑
a) Fv/Fm：测量参数包括Fo，Fm，Fv，QY等
b) Kautsky诱导效应：Fo，Fp，Fv，Ft_Lss，QY，Rfd等荧光参数
c) 荧光淬灭分析：Fo，Fm，Fp，Fs，Fv，QY，ΦII，NPQ，Qp，Rfd，qL等50多个参数
d) 光响应曲线LC：Fo，Fm，QY，QY_Ln，ETR等荧光参数
• 高灵敏度TOMI-1 CCD传感器：
a) 图像分辨率：720×560像素
b) 时间分辨率：每秒50帧
c) A/D 转换分辨率：12位（4096灰度色阶）
d) 像元尺寸：8.6µm×8.3µm
e) 通讯模式：千兆以太网
高分辨率TOMI-2 CCD传感器（选配）
a) 逐行扫描CCD
b) 最高图像分辨率：1360×1024像素
c) 时间分辨率：在最高图像分辨率下可达每秒20帧
d) A/D 转换分辨率：16位（65536灰度色阶）
e) 像元尺寸：6.45µm×6.45µm
f) 运行模式：1）动态视频模式，用于叶绿素荧光参数测量；2）快照模式，用于GFP等荧光蛋白和荧光染料测量
g) 通讯模式：千兆以太网
• 成像面积：35mm×46 mm
• 光源板：4块超亮LED光源板，每个光源板由5×5 LEDs阵列，尺寸4×4 cm
• 测量光：620nm红光，持续时间10µs–100µs可调
• 饱和光：标配白光，可选蓝光（455nm）或红光（620nm）
白光：最高 3900 µmol(photons)/m².s
蓝光：最高 4900 µmol(photons)/m².s
红光：最高 3800 µmol(photons)/m².s
• 光化学光：标配白光，可选蓝光（455nm）或红光（620nm）
白光：0–1000 µmol(photons)/m².s
蓝光：0–1400 µmol(photons)/m².s
红光：0–800 µmol(photons)/m².s
• 远红光：735nm，用于测量Fo’，4颗高能LED
• OJIP–test（选配）：可对植物快速荧光动态光化学相和热相进行分析
• FluorCam叶绿素荧光成像分析软件功能：具Live（实况测试）、Protocols（实验程序选择定制）、Pre–processing（成像预处理）、Result（成像分析结果）等功能菜单
• 客户定制实验程序协议（protocols）：可设定时间（如测量光持续时间、光化学光持续时间、测量时间等）、光强（如不同光质光化学光强度、饱和光闪强度、调制测量光等），具备专用实验程序语言和脚本，用户也可利用Protocol菜单中的向导程序模版自由创建新的实验程序
• 自动测量分析功能：可设置一个实验程序（Protocol）自动无人值守循环成像测量，重复次数及间隔时间客户自定义，成像测量数据自动按时间日期存入计算机（带时间戳）
• 快照（snapshot）模式：通过快照成像模式，可以自由调节光强、快门时间及灵敏度得到清晰突出的植物样本稳态荧光和瞬时荧光图片

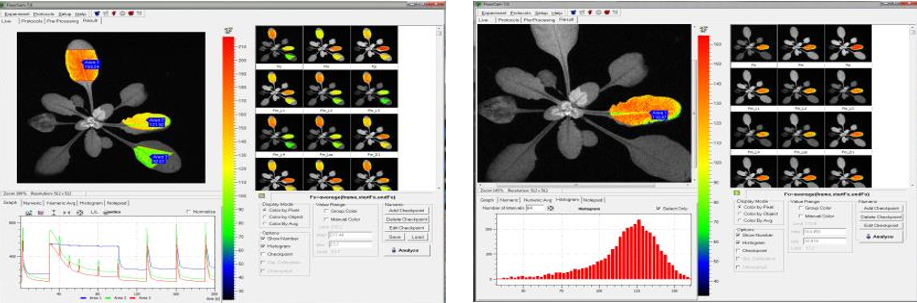

• 成像预处理：程序软件可自动识别多个植物样品或多个区域，也可手动选择区域（Region of interest，ROI）。手动选区的形状可以是方形、圆形、任意多边形或扇形。软件可自动测量分析每个样品和选定区域的荧光动力学曲线及相应参数，样品或区域数量不受限制（>1000）
• 数据分析模式：具备“信号计算再平均”模式（算数平均值）和“信号平均再计算”模式，在高信噪比的情况下选用“信号计算再平均”模式，在低信噪比的情况下选择“信号平均再计算”模式以过滤掉噪音带来的误差
• 输出结果：高时间解析度荧光动态图、荧光动态变化视频、荧光参数Excel文件、直方图、不同参数成像图、不同ROI的荧光参数列表等
• 给光制度：静态或动态
• CCD检测范围：400–1000nm
• Bios：固件可升级
• 通讯方式：千兆以太网
• 主机重量：1.8 kg
• 主机尺寸：21.5 cm×13.5 cm×13.5 cm

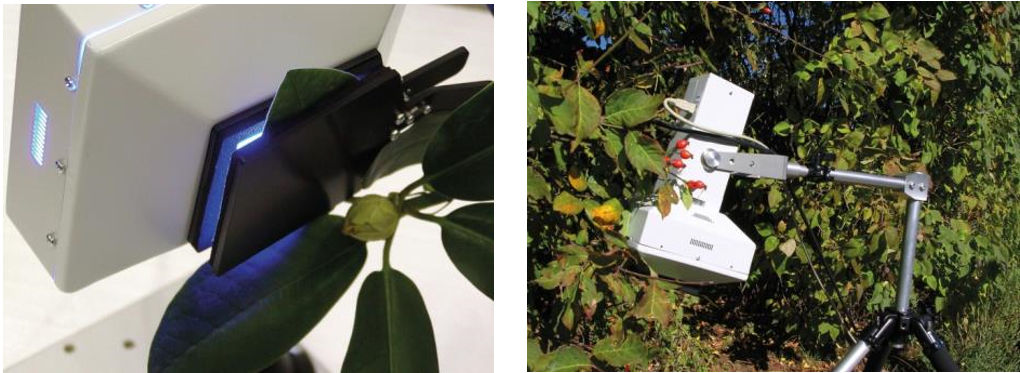

• 叶夹：用于夹持测量叶片并进行暗适应

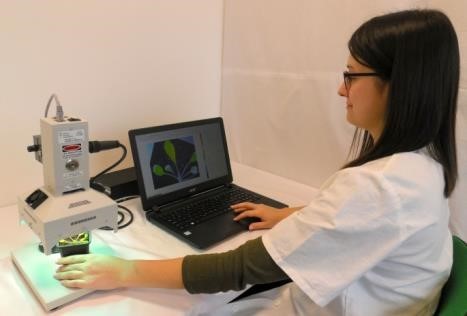

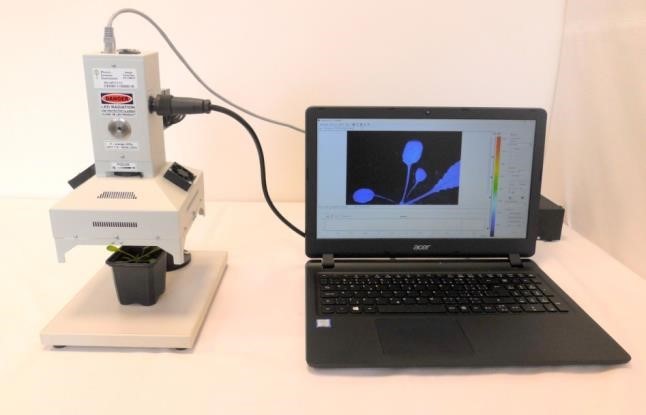

• 支架系统：1）室内支架，可调整测量高度和角度，用于实验室内测量；2）三角支架（选配），防水防锈材料设计，满足测量稳定性，高度角度可调，最高测量高度1.5m，用于野外测量
• 供电方式：1）90–240 V交流电，配有专用防电涌稳压电源；2）专用野外电池包（选配），一次充电可支持10小时以上不间断测量
• 最大功率：200 W
*
*
*
*
