光学微波闪烁仪系统
下载PDF
制造商:荷兰 Kipp & Zonen

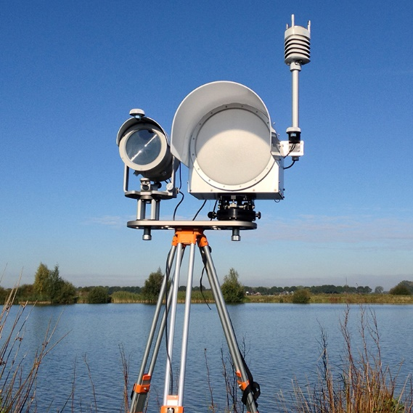

光学闪烁仪——诸如Kipp & Zonen的LAS MkII或X-LAS MkII闪烁仪——可与微波闪烁仪轻松组合,以直接测量大面积区域内的平均感热通量和潜热通量(蒸散量)。

光学闪烁仪——诸如Kipp & Zonen的LAS MkII或X-LAS MkII闪烁仪——可与微波闪烁仪轻松组合,以直接测量大面积区域内的平均感热通量和潜热通量(蒸散量)。X-LAS MkII的厂路径长度范围及其测量的湍流闪烁尺度与微波闪烁仪匹配良好。

发射机投射一道160GHz的辐射束,接收机的孔径直径为300mm。两者的工作电源均为12 VDC(交流电源可选装)。将光学大孔径闪烁仪与一体化气象站相结合,可同时进行大气近地面层内潜热通量和感热通量的路径平均测量,测量尺度可与卫星测量或大气模型相比。

微波闪烁仪附带有一套综合操作软件包和内置计算机。LAS MkII接收机直接插入微波闪烁仪接收机中,从LAS收集模拟数据,并向LAS供电。发射机也同样位于测量路径的末端位置。软件对原始的微波和光学信号进行同步数字化。从原始信号到热通量,实时执行完整的数据处理流程。所有数据产品均自动储存,可在接通合适的显示屏时持续可见。
应用领域
水文监测
遥感真实性检测
湍流特点
边界层能量平衡研究
技术特点
对感热通量和潜热通量进行快速、直接测量,此外加上湍流表层的结构参数Cn2,源区内的所有数据均为平均值,因此无需进行时间平均化操作,即可代表大面积区域的情况。
安装结构对测量不会构成影响。
采用遥感技术,可在不受干扰的开放水域、沼泽地或敏感自然栖息地实现测量。
自备式系统,安装简单,仅需电源即可。
几乎没有任何维护工作量,也没有任何活动部件,增强了可靠性。

技术参数
路径长度:500m~10km(卡塞格伦天线孔径30cm)
尺寸:482.5 x 360 x 363 mm(LxHxD),12kg接收机/10kg发射机 cm / kg
频率:160.8 GHz(λ=1.86 mm),最大功率>25 mW,50dB衰减器
检测带宽:10 kHz
功率要求:12VDC,最大值50W(每单位),典型值20W(接收机),典型值15W(发射机)
天线增益:52 dB
射束宽度:0.45° FWHM
增益稳定度:> 2.0 × 10-5
温度稳定度:< 0.03 K(两级控制)
输出数据:
0级:微波闪烁仪的1kHz数字原始数据和LAS;内务数据
1级:组合式OMS系统的(协)方差
2级:结构参数𝐶𝑛²、感热通量H和潜热通量LVE
数据处理:内部处理结构参数𝐶𝑛²、(协)方差、相关系数、感热通量和潜热通量、气象站和内务数据
控制和显示:集成型号等级显示,以便对准信号;以及警报指示灯。可连接外部显示器、鼠标和键盘,或通过数字接口远程控制。
通信接口:数字数据输出(光纤电缆至光纤-局域网转换器)、GPS时钟、气象站、外部端口(VGA、USB x 2、sub-D服务连接器)
软件:提供综合性仪器控制和数据分析套装 
