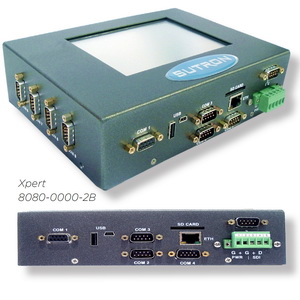

高精度数据采集和控制器Xpert
下载PDF
品牌:SUTRON
型号:Xpert
Xpert是由Sutron公司生产的高性能数据采集器和通讯设备,具备无人值守的远程实时数据采集和控制功能,能够进行多任务并行测量和数据传送工作。Xpert具备图形用户界面(UGI)、可移动存储和触摸屏等人性化设计,在巡航式检测中可以随时编程,并通过SD卡或USB设备转移数据,使得工作更加得心应手。

Xpert是由Sutron公司生产的高性能数据采集器和通讯设备,具备无人值守的远程实时数据采集和控制功能,能够进行多任务并行测量和数据传送工作。Xpert具备图形用户界面(UGI)、可移动存储和触摸屏等人性化设计,在巡航式检测中可以随时编程,并通过SD卡或USB设备转移数据,使得工作更加得心应手。


应用领域
气象学、气候学
农业气象学
海洋学
航空
洪水预警
水位、流量监测
水质监测
水文学
空气质量
能见度
岩土工程
水坝安全
结构稳定性
清洁能源(太阳能、风能发电)
定制几乎任何生态、水文、气象、控制等领域得应用


技术特点
方便易用,无需编程经验
在图形界面下进行设置
支持SD卡或USB存储
64MB内置存储
32-Bit处理器
多任务并行
模拟、数字接口,包含IC端口例如RS232、RS485、SDI-12

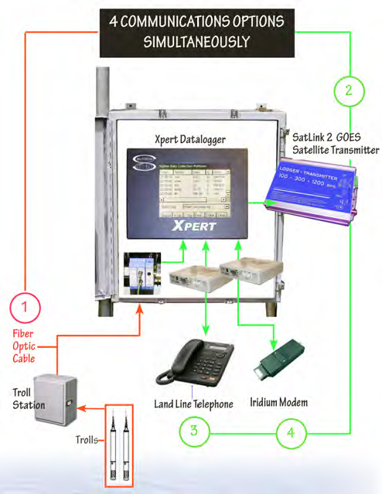

4个通讯串口,连接卫星信号发射器、modem、radio及其它设备
工作温度范围广(-40℃~+60℃)
内建Ethernet
使用大尺寸触摸屏浏览数据、校准、调试
现场或使用通讯端口远程访问、操作、维护
内建10通道A/D,8通道数字I/O
使用BASIC进行高级编程
独立的硬件watchdog
软件watchdog监测重要系统功能及引导智能恢复

测量

测量间隔:0.1秒至24小时(可编程)

检测数量:无限制

SDI-12兼容V1.3版

模拟输入:通过I2C模块可选

数字输入输出:通过I2C模块可选

激发通道:通过I2C模块可选

遥测

可连接类型:SatLink3,Sutron modem,Radio,直连,GPRS,铱卫星,MODBUS,BASIC定制设备

通讯接口:4个RS232

并行通讯:4或8个com端口

通讯协议:支持SSP(Sutron标准协议),MODBUS,YMODEM,Telnet,HTTP,FTP,DHCP,DNS,SLIP,PPP,以及使用Basic对RS232、TCP,UDP的定制协议

存储

内建:65MB存储(1~3百万个读数),32MB RAM

SD卡:用于下载数据和读写设置或扩展存储

Ethernet:内建802.3 10BaseT

编程:菜单内进行设置,BASIC进行复杂编程,C++进行定制编程

操作温度:-40℃至+60℃

显示屏工作温度:不低于-20℃

显示方式:320x240液晶显示屏,单色,半透反射式

键盘类型:触摸屏

时钟准确性:5.4秒/月(0~40℃)

电源要求:10-16V DC(最大20V DC)

电流消耗:待机3mA,工作40mA

规格

高:21.6cm

长:16.6cm

宽:6.4cm

重:0.9kg

高分辨率模拟I/O扩展模块 8080-0003-1

6通道可设置为6单端或3差分输入,或两种模式混合。通道内置自激振荡电压、电流及阻抗信号读取

多达6个4-20mA传感器接口,无需外接电阻器可进行阻抗检测

24bit分辨率

-5V至+5V输入

每个检测输入增益的设置范围可达±5V或±300mV

6通道中每个通道的可编程激发范围均可达-5V至+5V

1路可开闭的电源输出

1路受保护的电源输出

浪涌保护模拟I/O扩展模块 8080-0003-3

具备上述8080-0003-1的所有特性

另所有连接通过带型电缆连接到终端板上

多级浪涌保护电路,终端板具火花间隙

终端板通过支架直接接地到其金属安装板上

10通道模拟I/O扩展模块 8080-0007-1

10通道可设置为10单端或5差分输入,或两种模式混合

16bit分辨率

-0.1V至+5V输入

检测范围:0-5V, ±2.5V, ±78mV

1路可开闭的电源输出

1路参比输出

内建多级火花间隙型浪涌保护电路

数字I/O扩展模块 8080-0002-1

1路可开闭的电源输出

8通道I/O(6个双向+2个输入),可设置为:

最多8个采样输入,预警,32位事件或频率计数器

最多4个正交脉冲增量输出信号传感器(每个传感器需2个输入)

6个双向I/O通道内置100K上限电阻的开关闭合传感器

2个可切换阈值的RM Young风速传感器输入(低AC信号)

6个开关电池电压信号及5V逻辑信号输入

6个集电极开路输出,可连接12V供电设备

浪涌保护型数字I/O扩展模块 8080-000204

具备上述8080-0002-1的所有特性,另所有连接通过带型电缆端接板实现

多级浪涌保护电路,端接板具备火花间隙

终端板通过支架直接接地到其金属安装板上

火险天气(森林防火)I/O扩展模块(RAWS) 8080-0008-1

根据美国国家林火协调中心的反馈设计的森林防火集成设备,将数字I/O模块、模拟I/O模块、语音调制解调器和全部接口集成到一个小装置盒中,大小接近于1个标准Xpert数采。

高效耐用的连接器

极化设计防止错误连接

快速卡口式连接方式

符合美国国家火险等级系统(NFDRS)升级版自动遥测气象站规范

内部预设多个设置文件,使用笔记本电脑、智能设备或Xpert背光LCD触摸屏选择匹配的文件

支持美国国家火险等级系统(NFDRS)升级规范要求和可选配的传感器以及几乎所有环境传感器

提供最大的灵活性,通过radio modem传送数据和警报状态,或从2个不同的日志文件中显示风向矢量平均值

Bendix/King便携式LOS radio接口

NFDRS可选传感器包括:

燃料温度

大气压

燃料湿度

其它需要@66 MHz, 32bits处理器的传感器

警报功能包括:
多阈值警报
声音警报功能(需声音选项)
定制复合条件警报
英语、西班牙语音频警报(需声音选项)
WAV文件音频警报(需声音选项)

XTERM通讯软件

利用PC远程设置、操作Xpert设备

软件无需安装

自动Xpert设备图形化显示

鼠标虚拟触摸屏操作

简便的文件传输,上传/下载设置、程序和数据

单键设置设备时钟

输出日志文件到PC

通讯:RS232 com端口1~9@up to 115200波特

支持直接连接到modem及键控半双工radio系统

通过TCP/IP网络连接至Xpert或XLite设备

通过互联网使用XTerm软件通讯

自动账户密码提示功能

自动系统信息显示
