产品概述

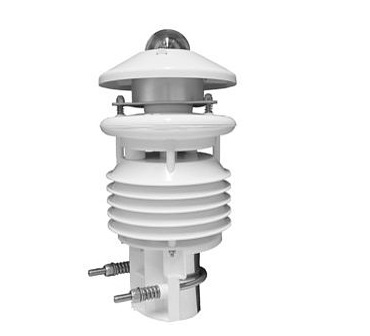

规格参数WS 产品系列的专业传感器是德国LUFFT 公司为气象监测检测应用精心打造的多参数气象复合传感器，能够监测参数：气温、相对湿度、降雨强度、降雨类型、降雨量、日照总辐射、闪电探测、气压、 风速和风向。 满足不用应用对不同参数的监测需求，提供多种信号选择。 WS200， WS300， WS400， WS500， WS501， WS502, WS600， WS601， WS700. WS800.
参数测量
温度, 相对湿度，气压，风向，风速，降雨类型，降雨量，日照总辐射，闪电探测
测量技术
超声波/风, NTC/温度, 电容/相对湿度/气压, 热电堆/总辐射, 雷达/降雨, 无线电波发 射/闪电探测
产品特色
第一个唯一能够进行闪电探测的一体式气象传感器，具有低功率，加热器，带防辐射罩， 免维护操作，开放的通信协议等优点。
基本配置 | |

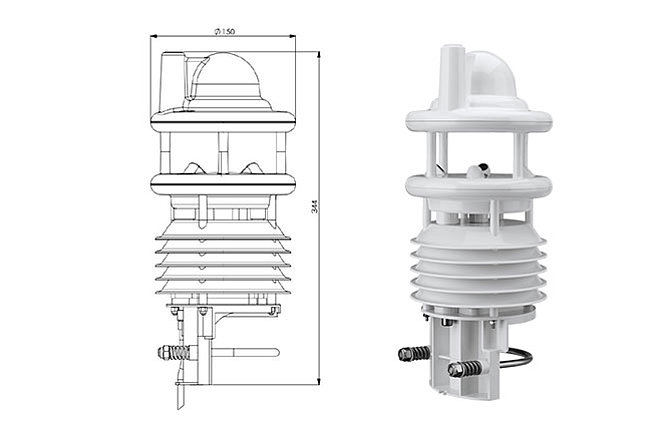

规格 | Ø 约 150 mm, 高度 317 mm |
重量 | 约 1.5 kg |
数据接口 | RS485, 2 芯半双工 |
工作电压 | 4...32 VDC |
工作温度 | -50...60°C |
工作湿度 | 0...100% RH |
加热功率 | 40 VA at 24 VDC |
电缆长度 | 10 米 |
防护等级 | IP66 |

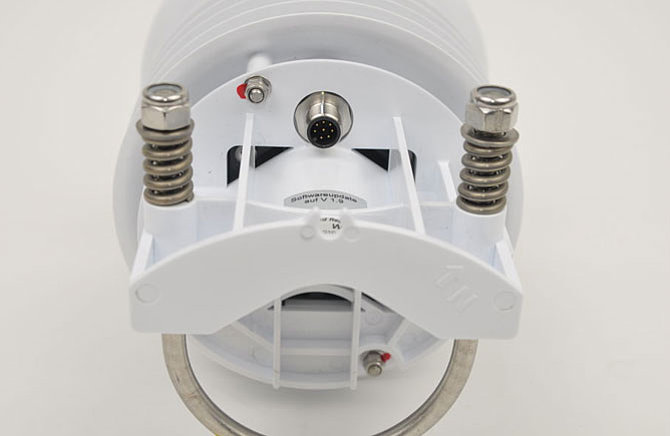

安装桅杆 | 桅杆直径 60 - 76 mm |
闪电监测 | |
闪电监测 | 闪电次数 |
覆盖范围 | 5 - 10 km |
温度 | |
原理 | NTC 负温度系数热敏电阻 |
量程 | -50...60°C |
单位 | °C |
精度 | ±0.2°C(-20...50°C), 否则±0.5 °C(> -30°C) |
相对湿度 | |
原理 | 电容 |
量程 | 0 ... 100 % RH |
单位 | % RH |
精度 | ±2 % RH |
气压 | |
原理 | MEMS 电容 |
量程 | 300 ... 1200 hPa |
单位 | hPa |
精度 | ±0.5 hPa (0...40 °C) |
风向 | |
原理 | 超声波 |
量程 | 0 ... 359.9 ° |
单位 | ° |
精度 | < 3° RMSE > 1.0 m/s |
风速 | |
原理 | 超声波 |
量程 | 0...75 m/s |
单位 | m/s |
精度 | ±0.3 m/s 或±3 % (0...35 m/s) ±5 % (>35 m/s) RMS |
分辨率 | 0.1 |
降雨强度 | |
分辨率 | 0.1 mm/h |
降雨量 | |
分辨率 | 0.01 |
可重复性 | >90% |
量程 | 雨滴直径 0.3...5 mm |
降水类型 | 雨/雪 |
总辐射 | |
单位 | W/m² |
精度 | 5% |
响应时间 (95%) | < 1s |
光谱范围 | 300 到 1100 nm |
量程 | 1400 W/m² |
*
*
*
*
