Lufft WS100组建无线降水雨滴谱监测站网
来源:北京宝利恒科技有限公司 发表日期:2019-10-17 浏览量:4397

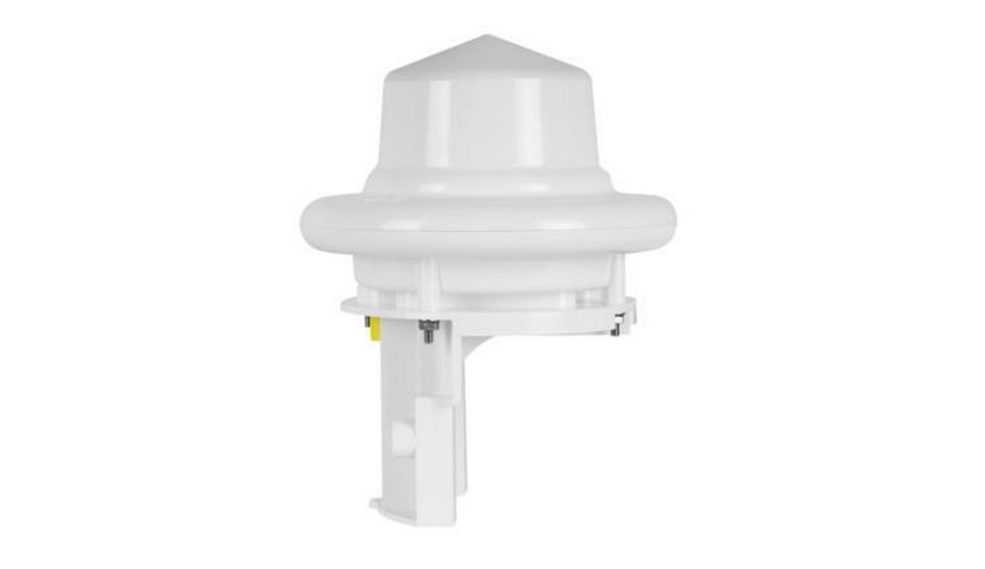

10月中旬,德国Lufft发布了一款基于多普勒雷达原理研发的智能雨滴谱仪。WS100做为一款全新设计的低功耗降水监测设备,可以直接使用太阳能供电,可以做到户外免维护,大大提升建站灵活性的同时,又降低了建站成本。WS100雷达雨滴谱仪的这些特性,结合德国ADCON的GRABS无线遥测技术平台,能够组建可靠的无线雨滴谱(降水)监测站网。

应用领域
天气现象自动监测
人工增雨评估
降水测量
路况及机场天气预警
洪水早期预警
测雨雷达校准


系统特点
 独有的GRABS*全地形全天候无线监测技术,GPRS和RADIO两种无线传输方式选择,灵活组网
 一个平台可同时管理雨滴谱、气象、土壤、水文水质等不同功能的监测设备
 整个系统低功耗设计,采用太阳能供
 可快速检测降水类型,如:雨、雪、雨夹雪、冻雨、冰雹、毛毛雨等
 优秀的产品性价比
 使用无需维护的产品设计,适应无人值守且可靠的操作
 具有防雷功能和自动加热功能,在所有的环境和气候条件下都可靠
 通过软件控制,可以进行省电和自加热操作
 RTU(遥测数采) 高度集成传统的数据采集器,数据传输单元,电池等,IP67防水,野外耐受能力极强。
 数据有RTU ,网关和服务器三级缓存,断点数据主动续传,保证数据的完整不丢失。
 数据传输协议加密,保证数据传输安全,不被恶意截获和解析。
 B/S架构软件平台,用户端不需要安装任何软件, 上网使用浏览器即可看到自己的监测仪器设备。可随时查看、下载和在线分析数据。
 整个系统低功耗设计,采用太阳能供电,所需太阳能板小,供电稳定。
 避雷设计,RTU和主要传感器安装设计金属件连接不锈钢风杆,避雷电路保护。


技术参数


遥测数采:
尺寸:160 x 60 x 80 mm
重量:1200 g
保护等级:IP67
操作温度范围:-30°C to +65°C
数据采集、数据传输和供电一体化,内置无线传输模块和充电电池
供电:内部6.0V 3.3Ah镍氢电池,外部太阳能供电或主电源适配器
I/O端口:模拟输入通道(0-2.5 VDC);脉冲通道;数字通道in/out (0-5V TTL);SDI-12数据通道
计数输入:30Hz或500Hz
采集间隔:用户自定义(10s到12h)
内存:16MB,可记录200万个数值
内部电池工作时间(无充电条件下):标准模式大于14天,省电模式大于6个月
外部供电:9V / 540 mA太阳能板
UMTS波段:800,850,900,1900,2100MHz
GSM波段:Quad-Band
UMTS Rx灵敏度:-109至-111 dBm(与波段有关)
LTE信息:LTE Cat M1/NB1
Tx发射功率:21至33dBm(与网络有关)
SIM卡规格:Mini SIM(2FF)
天线:Omni-directional, 2G/3G/4G, 2dBi
FOTA升级功能:有
认证类型:RED, FCC, IC, PTCRB
 降水测量:
测量面积:9cm2
降水类型:雨、雪、雨夹雪、冻雨、冰雹、毛毛雨、无降水(SYNOP 4677)
测量原理:多普勒雷达
精度:±0.16mm或液态降水检测值的±10%*
液态分辨率:0.01 / 0 .1 / 0.2 / 0.5 / 1.0 mm (脉冲接口)


检测范围:
水滴规格:0.3~5.0mm
水滴规格分布:11级分类,级宽0.5 mm
降水强度:0.01~200 mm/h(0~7.874 inch/h)
颗粒速度:0.9~15.5 m/s
固态降水:5.1~30 mm


常规参数:
设备规格:Ø150 mm (5.9 in), height: 190 mm (7.48 in)
安装桅杆规格:Ø 60~76 mm
重量:约0.6 kg


电气参数:
供电电压:10~28 VDC
电源消耗(无加热):1 VA / 0.4 VA (节能模式)
加热消耗:9VA


操作参数:
操作温度范围:-40~60 °C
操作湿度范围:0~100%
防护级别:IP66
最大承受风速:75 m/s


数据传输:
接口/协议:RS-485半双工双线,SDI-12,脉冲接口/UMB协议,Modbus
连接线长:最大10m
传输频率:24GHz

更多A760 WS100型无线雨滴谱/降水量监测站网详情,欢迎垂询北京宝利恒科技有限公司。
